CYB630通用型差壓變送器采用高性能、高穩定的固態壓阻式差壓敏感芯片和專用信號處理電路設計而成。該產品利用半導體硅材料的壓阻效應，實現差壓到電信號的轉換。由于敏感芯片上的惠斯登電橋輸出的信號與差壓有著良好的線性關系，故能實現對被測差壓的準確測量。CYB630小巧型差壓變送器性能穩定可靠，精度高、壓力接口和電氣接線形式多樣可選，適用于石油、化工、電力、水文等領域中對各種氣體、液體的差壓測量。

特點

全不銹鋼結構設計，體積小巧重量輕，安裝方便；

選用固態壓阻式壓力傳感器，高可靠性、穩定性；

經過了溫度補償和老化篩選，性能穩定可靠；

反極性保護和瞬間過流過壓保護、防射頻干擾，符合EMI防護要求；

霍斯曼、M12、航空插件、直接出線等電氣連接可選；

現場顯示可選；

信號輸出形式、壓力接口形式多樣，可定制。

技術參數

測量范圍：0…35kPa～3.5MPa

最大靜壓：≤20MPa

過   載： 1.5倍滿量程壓力

精確度：±0.25%FS(典型)    ±0.75%FS(最大)

長期穩定性：±0.2%FS/年(典型)±0.3%FS/年(最大)

零點溫度漂移：±0.1%FS/℃(≤100kPa)；±0.05%FS/℃(＞100kPa)

滿度溫度漂移：±0.1%FS/℃(≤100kPa)；±0.05%FS/℃(＞100kPa)

靜壓影響：0.05±%FS，每100kPa

補償溫度范圍：0℃～50℃；

工作溫度：-10℃～80℃；

貯存溫度：-40℃～120℃；

供電電源：12～36VDC

輸出信號：4～20mADC；0～10/20mADC；0/1～5/10VDC；RS485等；

負載電阻：≤(U-15)/0.02Ω    ≤(U-15)/0.02Ω   ＞5k

外殼防護：IP65

電氣連接：直接電纜；赫斯曼；M12；航空電連接器。

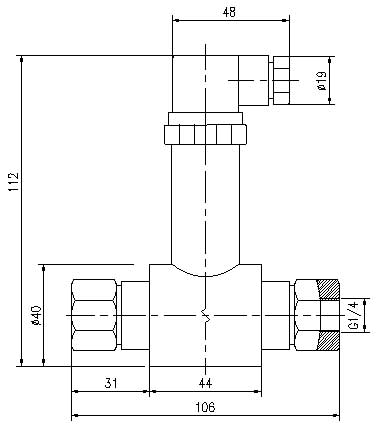

典型外形尺寸

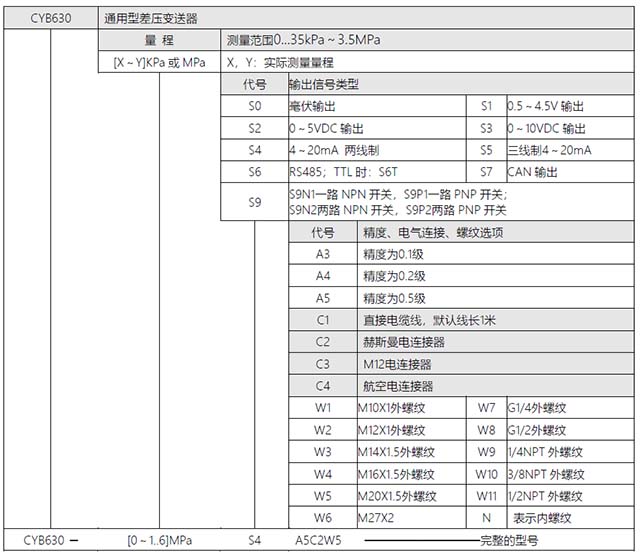

選型指南

注：

1、本公司可以為用戶量身定制特殊指標（例如：結構尺寸、溫度、精度、輸出信號形式）產品，敬請洽談。

2、為了確保變送器安全可靠運行，建議在被測點與變送器之間安裝三閥組，保證被測介質緩慢均勻地加在差壓變送器的正、負壓腔上。

3、安裝時，建議使兩端壓力接口處于水平以便使安裝位置對產品的影響降至最小。

4、選型時，請注意被測壓力點靜壓不超過20MPa，變送器正、負壓腔所受的過壓不能超出產品的規定
