澤天產品

ZCS320液位壓力變送器校準系統

文檔更新日期:2010-11-5???????點擊:
  • 關 鍵 字:???液位壓力,校準系統,31050
  • 生產廠家:???澤天傳感
  • 產品型號:???ZCS320
  • 數據手冊: ZCS320液位壓力變送器校準系統使用說明書.pdf
  • 產品特點:???液位壓力變送器校準系統
  • 典型應用:???液位壓力變送器校準系統
產品介紹

1、概述

ZMD31050芯片是德國ZMD公司生產的一款智能傳感器接口芯片,國內外許多企業采用該芯片開發智能數字傳感器、智能變送器、智能壓力繼電器等傳感器相關產品。澤天傳感開發的ZMD31050校準測試系統,兼容ZMD原裝開發系統,可以滿足用戶從評估到批量生產的各個階段,實現了對ZMD31050校準、測試和評估。在閱讀此文檔之前,請先閱讀ZMD31050的數據手冊、應用說明以及安裝ZMD31050的開發軟件。在使用本儀器之前請仔細閱讀本說明書。

1.1主要功能

1)配置評估功能:和ZMD公司評估板的配置評估功能一致;

2)校準功能:實現了非線性、溫度零位補償、溫度靈敏度補償和溫度測量校準;

3)測試功能:對采用ZMD31050生產的智能模塊進行非線性測試、溫度零位測試、溫度靈敏度測試、數字輸出測試、PWM輸出測試、報警輸出測試和多種輸出監視。

1.2系統要求

為了能夠應用校準電路板,還需要準備以下硬件和軟件:

PC機,Win98操作系統或WinMe/NT/2000/XP操作系統。

2、電氣連接

2.1ZCS-08電氣連接,與31050應用板端接口:

1)SCK:SPI通信的SCK

2)nSS:SPI通信的nSS

3)MOSI:SPI通信的MOSI

4)MISO:SPI通信的MISO

5)SCL:I2C時鐘線;

6)SDA:I2C信號線;

7)DIO: 目標板向校準系統輸入的電壓測量通道

8)VO: 目標板向校準系統輸入的電壓測量通道

9)ULK:解鎖或通用IO

10)OWI:一線制通信

11)KS5V:3V~5V電源輸出端(默認5V);

12)GND:校準系統的地線,與目標板的地相連

13)OV+:系統向外部提供的電源正端

上位機和電源端接口:

1)USB: 與計算機USB接口連接

2)V+: 系統向外部提供的24V電源輸出正端

3)I+: 電流表正輸入端

4)I-: 電流表負輸入端

5)V -:外部電源負端輸入

2.2 軟件安裝

上位機軟件采用ZMDI SSC EvalKit - 31050_1540c 31150_0151a.exe。安裝和使用請參照相關文檔。

3、成套性

1)ZCS320校準系統   1臺;

2)連接電纜      1根;

3)說明書(電子版本)  1份。

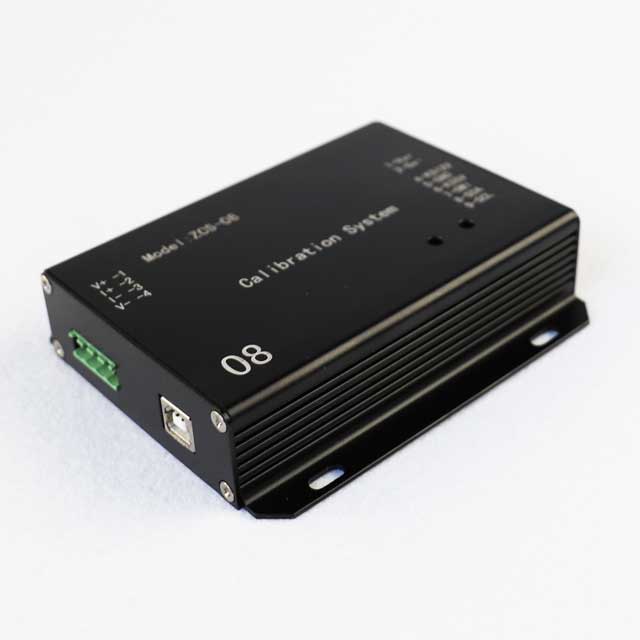

ZCS320液位壓力變送器校準系統的更多產品圖片
